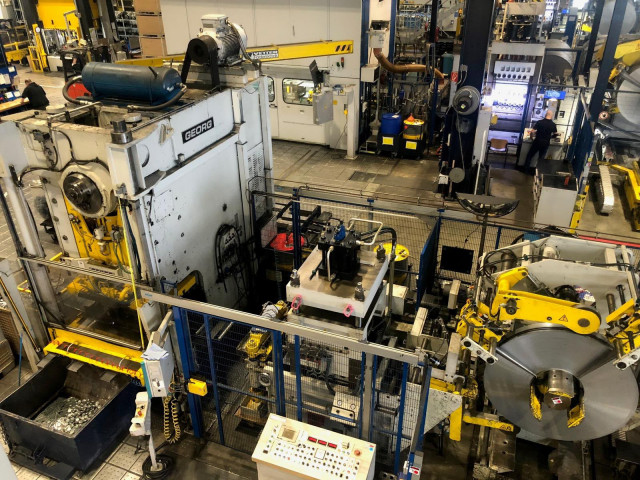

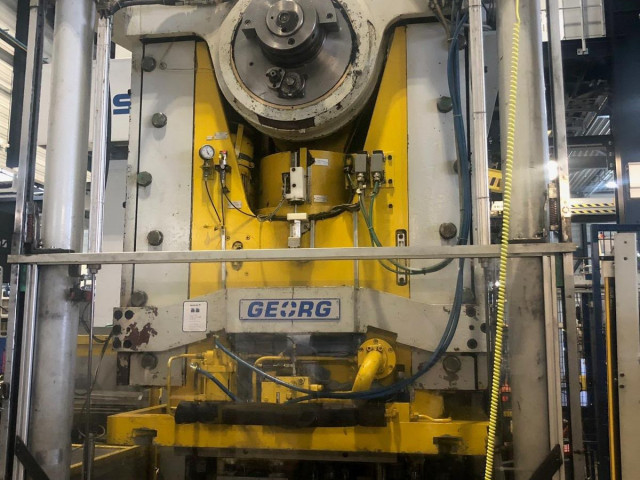

GEORG
C Presse 400 t

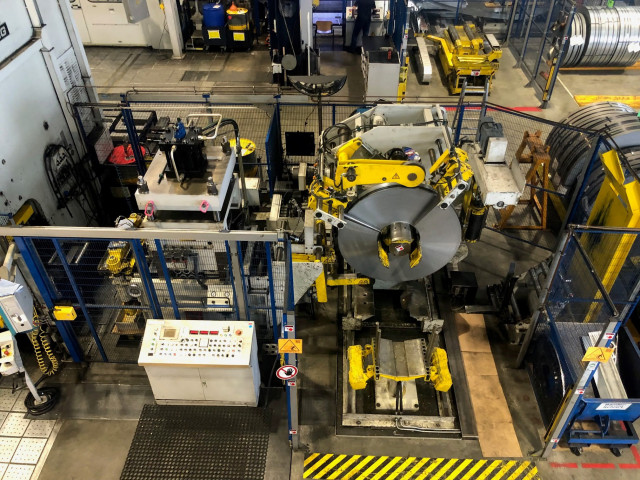

Mit Bandanlage
Sehr guter Zustand noch unter Strom
2007 Generalüberholt

Speicherprogrammierbare Steuerung Siemens S7-300 mit CPU Sicherheits-SPS PSS 3000 der Fa. Pilz
315-2DP

4. TECHNISCHE DATEN
Presskraft 4000 KN
Hub verstellbar von 30-180 mm
Hubzahl /min bei Durchlauf verstellbar 15-45 min'
Stößelverstellung 150 mm
Größte Entfernung zwischen Tisch und Stößelfläche 625 mm
Ausladung 500 mm
Stößelfläche Breite x Tiefe .
1200 x 800 mm
Tischfläche Breite x Tiefe 1600 x 1000 mm
Motorleistung 55
Motordrehzahl 1500 min'
Betriebsdruck für Kupplung u. Bremse 5 bar
Betriebsdruck für Stößelgewichtsausgleich 5 bar
Gesamtgewicht der Maschine 28000 kg
(Ohne Werkzeug und Olfüllung)

Folgende Umbauarbeiten wurden an der Einständer Exzenterpresse PEE 400 durchgeführt:
• Umbau des Pressenantriebes auf regelbaren Antrieb mit 15-45 Hüben des Pressenstößels.
• Umbau der Kupplung und Bremse auf pneumatisch betätigte Ortlinghaus-Kupplungs-
Bremskombination.
• Anpassen der Ritzelwelle, Schwungrad und Lagerdeckel an die pneumatisch betätigten Kupplungs-
Bremskombinationen.
Erneuerung der Wälzlager zur Ritzelwellen- und Schwungradlagerung
Erneuerung aller Dichtelemente und Verschleißteile zum Antrieb
> I Erneuerung der Dichtungen zum Ausgleichszylinder
• Erneuerung der Keilriemen zum Schwungradantrieb
• Erneuerung der gesamten elektrischen Steuerung
> Wegaufnahme zur Stößelverstellung
• Änderung der Schutzeinrichtung
• Montage von Zuganker zur Verminderung der Gestellauffederung unter Presskraft
> Erneuerung von Schneckenrad zur Stößelverstellung, Druckspindel, Spindelmutter und Druckring
• Nacharbeit der Stößelführungsleisten
• Erneuerung der Brechplatte und deren Auflage
> Hydraulik
• Pneumatik
• Schmierung
• Hydraulisches Ziehkissen im Pressentisch
> Werzeugtragarme zum Aufsetzen des Pressenwerkzeuges
• Werkzeughebeleisten im Tisch
