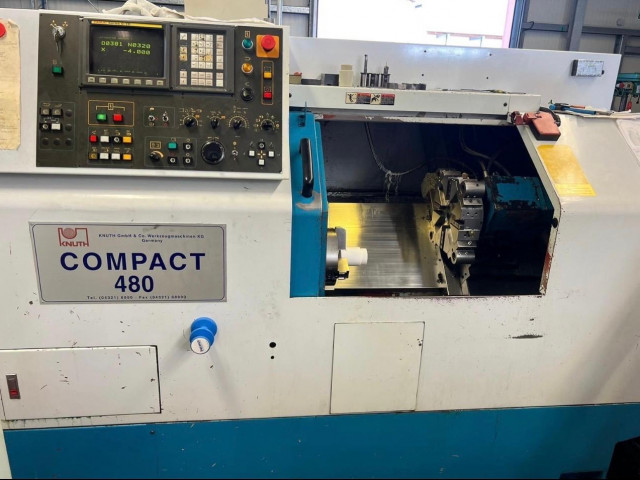

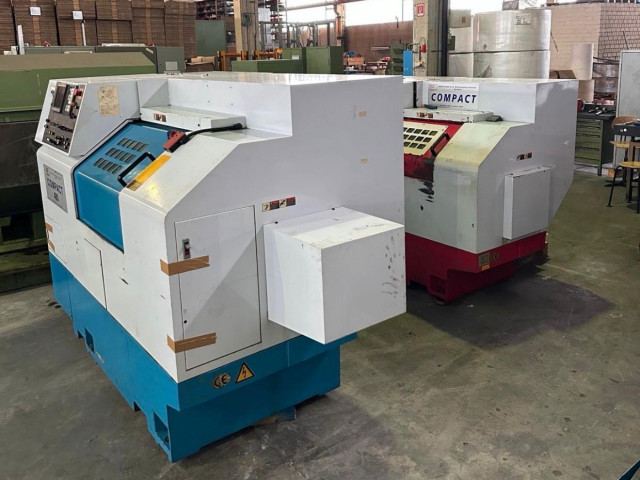

Cnc Drehmaschine

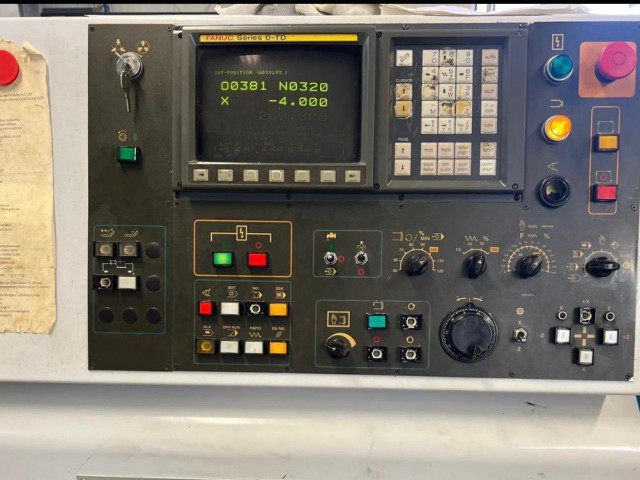

Steuerung Fanuc
Bj 2001

Arbeitsbereich
Spitzenweite 300 mm
Spitzenhöhe 430 mm
Drehdurchmesser über Bett (max.) 480 mm
Drehdurchmesser über Support (max.) 350 mm
Verfahrweg X-Achse 230 mm
Verfahrweg Z-Achse 430 mm
Hauptspindel
Drehzahlbereich 250 - 3000 min-1
Spindelaufnahme A2-6
Spindelbohrung ohne Zugrohr 52 mm
Spindelbohrung mit Zugrohr 32 mm
Vorschub
Eilgang X-Achse 6000 mm/min
Eilgang Z-Achse 6000 mm/min
Arbeitsvorschub X-Achse 3000 mm/min
Arbeitsvorschub Z-Achse 3000 mm/min
Werkzeugträger
Anzahl der Werkzeugplätze 6 Stück
Abmessungen Werkzeugschaft 20x20 mm
Durchmesser Bohrstangenaufnahme 25 mm

Genauigkeiten
Positioniergenauigkeit X-Achse 0,016 mm
Positioniergenauigkeit Z-Achse 0,02 mm
Wiederholgenauigkeit X-Achse 0,007 mm
Wiederholgenauigkeit Z-Achse 0,008 mm
Antriebsleistungen
Motorleistung Hauptantrieb 7,5 kW
Motorleistung Kühlmittelpumpe 0,12 kW
Maße und Gewichte
Abmessungen 2490x1460x1925 mm
Gewicht 3200 kg
